对讲网关产品使用说明

产品概述

对讲网关是一款专为对讲系统融合通信打造的创新产品，通过Mate30、Mate40军用手机的时刻对讲为链路，实现与不同模式的军用对讲机、军用电台等装备的远程互联，不同装备间的互通，多台设备能够实现多域互联。通过更换不同的连接线缆，可适配17系列电台、19系列电台、军用180对讲机、民用对讲机等通信设备

特别说明：本设备通过协议检测和语音检测相结合的方式实现与不同模式通信设备的互控，在通信链路上只进行语音的自动转发，与对讲协议、制式、加密方式等均无关，可最大程度保证兼容性，支持现役多型通信设备的跨网互通，整机无射频，无程序，无存储，不联网，无泄密风险，可靠保证信息安全。

三、接入能力

具有1路军用手机的时刻对讲为链路接入能力，自动接入军用CDMA通信系统；

具有1路多模信道接入能力，能智能适配17系列电台、19系列电台、军用180对讲机、民用对讲机等通信设备

四、性能指标

电源：内置电池，可待机30-75小时（按使用频率）

设备最大功耗≤50mW;

主机重量≤500g；

工作温度：-40℃～55℃，贮存温度：-40℃～70℃。

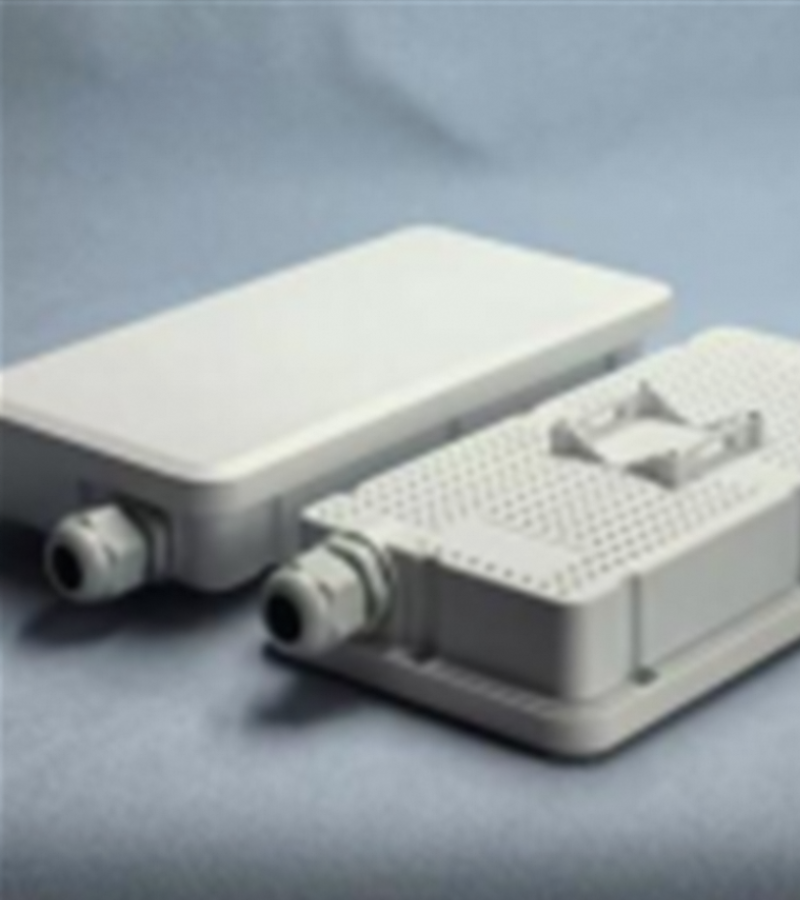

五、产品组成

六、应用场景

（一）单设备使用

如上图，一台对讲网关可实现一个手机对讲频道和一个其他制式的对讲频道（模拟、数字、DMR、其他公网对讲等）互联互通。

（二）多设备多域互联使用

（为示意图 具体收货为准）

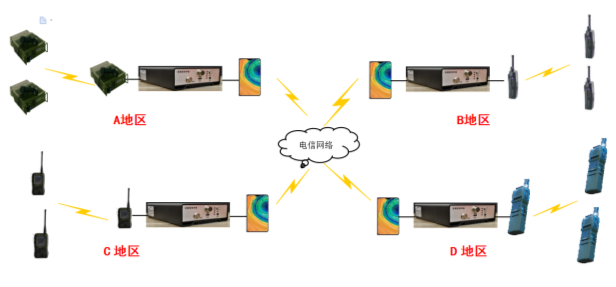

如上图，多台对讲网关可实现在多个区域内不同装备间的互联互通。

七、操作说明

（一）准备工作

调试本设备前，至少准备两部手机和两部对讲机。

1、对讲机频率相同，彼此能正常收发对讲。

2、两部手机安装专用对讲APP，两个不同的账号登录进入同一频道内，彼此相互能够正常收发对讲。

3、使用 端子连接电台，将电台端子口输出音量调整至最大。使用双3.5mm 插头线连接对讲网关和手机，手机屏幕右上角出现“耳机”样的小图标后，调节手机侧面音量+键调至最大。

4、与对讲网关用线束连接的手机在APP 内进行如下设置，确认打开链路模式（链路底噪和声强阈值数值应根据具体情况调整，具体方法见下文）。未使用线束连接的那台手机不要打开链路模式。

5、设置完成后点击两个“确定”。此时，与对讲网关及其连接的电台、手机等同于一套转发基站，不能再作为终端使用，不可手动操作其收发动作。

6、测试：未使用线束与对讲网关连接的其他手机和电台收发测试，手机和电台相互应能收到对方的呼叫语音信号。

（二）参数调整

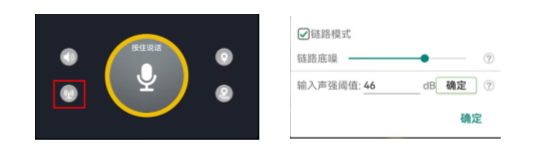

线束连接后手机屏幕顶部应会出现耳机样小图标，若未出现该图标请重新拔插，即可出现。出现后按压侧键上键，调整输出音量至最大，随即运行手机对讲APP，点击链路图标进入链路模式设置，勾选链路模式，根据实际情况调整链路底噪和输入声强阈值。

链路底噪含义说明及调节方法：手机接收其他手机语音期间，靠语音触发对讲网关起麦。为保证即使在其他手机讲话间隙、短暂静默时也能继续触发对讲网关，APP在触发对讲网关起麦期间，会持续播放一个微弱噪声。因此，链路底噪的调整原则是：在保证能可靠触发对讲网关起麦的前提下，尽量小。

声强阈值含义说明及调节方法：本参数是指APP持续检测耳机口输入声音的强度，超出此阈值，即触发手机起麦。本参数调整原则是：保证对讲机讲话时，可靠触发APP起麦；对讲机不讲话时，APP稳定保持不起麦。

此时使用已登录其他账号的另一部手机，进入与手机所在的同频道内，按住手机屏幕上PTT圆圈向手机喊话，正常情况下，手机接收到语音，并能触发对讲网关所连接的对讲机B发射，同频率另一台对讲机A同时会播放来自手机的声音。

使用和连接的对讲机频率相同的另一个对讲机A发起喊话，此时，与对讲网关连接的手机D在同一频道内的另一个手机E应能收到来自对讲机的喊话，且对讲网关的收发指示灯会亮起一个。

八、常见问题

1.手机耳麦口不是3.5mm的插孔，无法连接？

随机默认附带Mate30军用手机3.5mm连接线缆，若客户手机为Mate40需定制TYPE-C连接线缆。

2.充电充不进，也无法开机？

使用了带有快充功能的充电头，无法正常充电或电源管理电路烧坏，请更换非快充型充电器进行尝试，如不能正常使用请勿再次尝试，需邮寄检修。

3.手机可以触发对讲机发射，但发射不稳定，时断时续，收发指示灯闪动

由于手机输出不足以被主机识别造成的，可通过调整输出音量值和链路底噪滑动条到最大进行尝试。但需要注意的是：一定要在手机屏幕顶端出现耳机样的图标后调整，否则无效。

4.手机多次拔插连接线仍然不显示耳机样小图标

检查插头是否插到位、有无污垢、线束有无破损，如有破损禁止使用。

5.对讲网关收发指示灯能点亮，但和对讲网关连接的手机D大圆圈不启动或是触发不稳定反复跳动触发

调低输入声强阀值，不可过低，应保证对讲机能稳定触发与对讲网关连接的手机大圆圈即可。过低将会出现2的现象。

6.连接对讲网关的手机大圆圈一直被触发，一直处于发言状态，无法断开

调高输入声强阀值，但不可过高，应保证对讲机能稳定触发和对讲网关连接的手机大圆圈即可。过高将会出现上述1的现象。

7.无论对讲机如何呼叫，对讲网关收发指示灯不能被点亮，无法触发手机

检查与对讲网关连接的对讲机频率、模式、亚音、加密等参数是否与另一个对讲机一致；检查与对讲网关连接的对讲机是否静音或音量太小

8.关于手机/对讲机较多时话权冲突问题：

对讲网关工作时，如果频道内手机/对讲机较多，或通话频繁，容易出现麦权竞争、冲突。此时如果对讲机或电台支持，可开启“遇忙禁发”功能。另外，连接对讲网关的手机对讲APP上，把该账号加上“插话”权限，可以保证在对讲机讲话时，连接对讲网关的手机有权限打断其他APP，优先转发语音。

实际使用中，建议适当控制对讲网关连接的手机/对讲机数量。如果冲突频繁，可考虑分组使用。即，分为2个或多个频道/频点，分别配置一台对讲网关，可有效减少拥堵和冲突问题。
